適用于發電企業上網、跨區聯絡線、省網聯絡線及省內下網等關口計量點以及負荷頻繁變化的新能源發電上網、電氣化鐵路和大型工業用戶
適用于發電企業上網、跨區聯絡線、省網聯絡線及省內下網等關口計量點以及負荷頻繁變化的新能源發電上網、電氣化鐵路和大型工業用戶
l 全波有功、基波有功、諧波有功、正反向計量和四象限基波無功計量,
l 支持組合有功(四象限無功任意組合);
l 分時計量正反向有功電能量、四象限無功電能量;
l 組合有功電能量、組合無功1電能量、組合無功2電能量;
l 分時計量有、無功最大需量及發生時間;
l 主副兩套時段、時鐘雙備份、自動糾錯;
l 間隔分鐘凍結曲線,24個月的月凍結曲線,一年的日凍結曲線;
l 支持2位、4位、6位電量數據凍結曲線,數據雙備份存儲,滿足電力現貨;
l 15分鐘間隔可存儲一年以上,數據雙備份存儲,滿足電力現貨;
l 交易的高可靠性高分辨率數據要求;
l 具有電能質量監測功能:頻率、電壓、電壓不平衡、電流不平衡、諧波間諧波電壓、諧波間諧波電流、短時閃變、長時閃變、電壓升、短時閃變、長時閃變、電壓暫升、電壓暫降、電壓中斷;
l 具有電能質量參數越界事件記錄和分析統計功能;
l 支持潮流穿越電量計量功能,可用于計算發電廠潮流穿越電量;
l 可選ESAM加密或編程鍵物理加密方式;
l 1路衛星對時、三路RS485(第三路可配置為IRIG-B(DC)對時);
l 遠紅外通訊接口,藍牙通訊,相互獨立,支持同時多路抄讀;
l 可選擇直接衛星對時或IRIG-B(DC)接收衛星授時儀時鐘或通訊對時;
l 支持對時源智能切換和容錯功能;
l 有豐富的電網事件和電表事件記錄功能;
l 大屏幕、高亮點背光、寬視角LCD,支持定制顯示;
l 工況分析、電能質量分析、事件查詢、歷史數據查詢等功能。

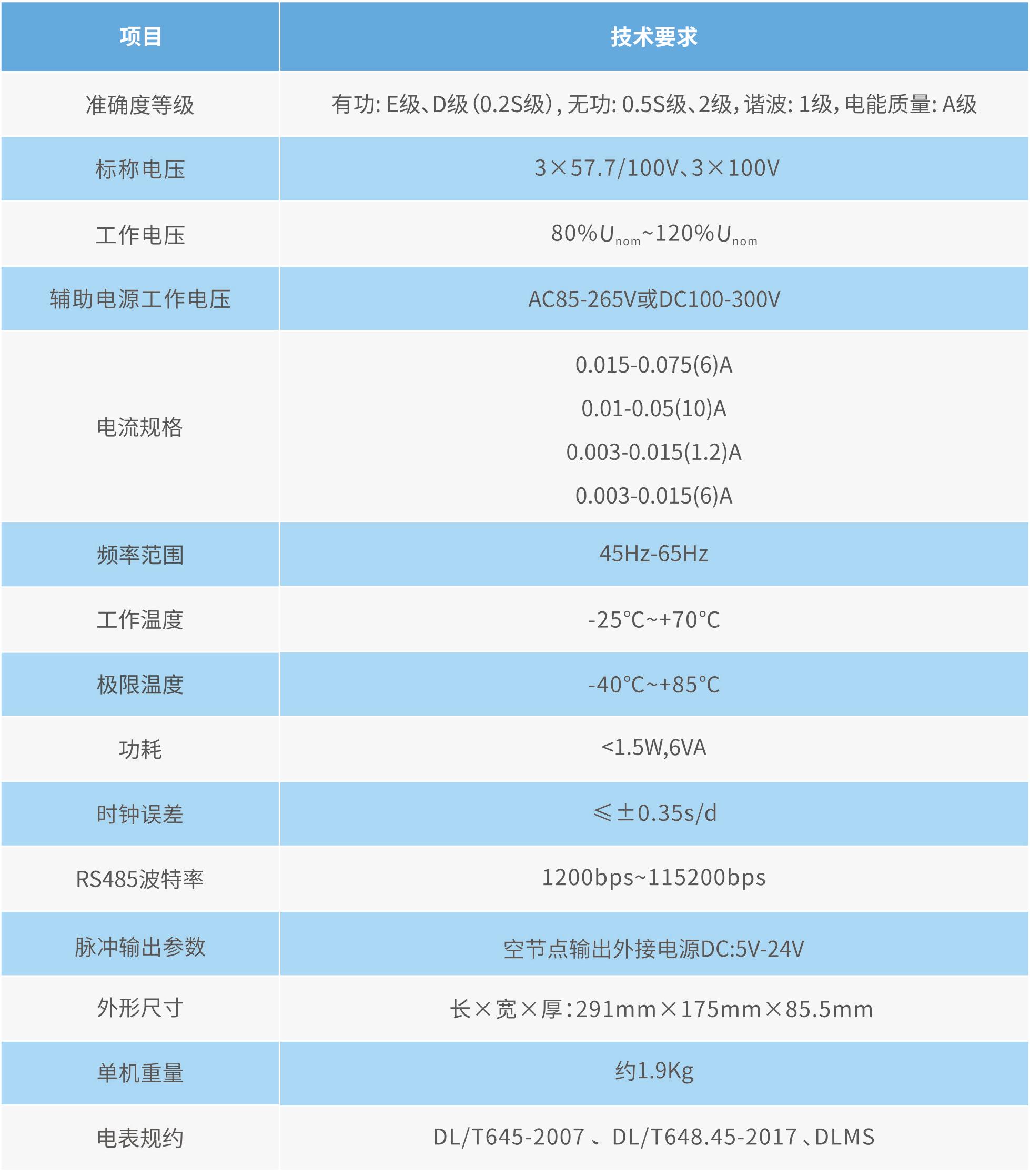

項 目 | 技術要求 |
準確度等級 | 有功E級、D級(0.2S級),無功:0.5S級、2級,諧波1段,電能質量A級 |
工作電壓范圍 | 規定工作范圍80%Un-120%Un |
輔助電源范圍 | AC85-265V或DC100-300V |
參比電壓 | 3*57.7/100V,3*100V |
電流規格 |
0.015-0.075(6)A1.5(6)A、
0.01-0.05(10)A1(10)A、
0.003-0.015(1.2)A0.3(1.2)A、
0.003-0.015(6)A0.3(6)A
|
頻率范圍 | 45Hz-65Hz |
工作溫度 | 規定工作溫度范圍為-25℃-+55℃ |
工作極限溫度范圍為-40℃-+75℃ | |
功耗 | <1.5W,6VA |
時鐘誤差 | 優于±0.2s/d |
RS485波特率 | 1200bps-19200bps |
脈沖輸出參數 | 脈沖寬度:80ms±10ms |
空節點輸出外接電源DC:5V-24V | |
外形尺寸 | 高x寬x厚:291mmx175mmx85.5mm |
單機重量 | 約1.9Kg |
電表規約 | DL/T645-2007和DL/T648.45-2017和DLMS |
